旋轉式壓片機

15/17/19沖不銹鋼旋轉式壓片機

15/17/19多沖旋轉式壓片機用途說明

1、本機是一種自動旋轉連續壓片的機器。它主要用于制藥、化工、陶瓷、食品、電子、塑料及粉末冶金等工業。

2、本機適用于把各種顆粒狀原料壓制成片劑，而不適用于半固體、潮濕粉子和無顆粒特細粉末壓制。

旋轉式壓片機用途說明

1、本機是一種自動旋轉連續壓片的機器。它主要用于制藥、化工、陶瓷、食品、電子、塑料及粉末冶金等工業。

2、本機適用于把各種顆粒狀原料壓制成片劑，而不適用于半固體、潮濕粉子和無顆粒特細粉末壓制。

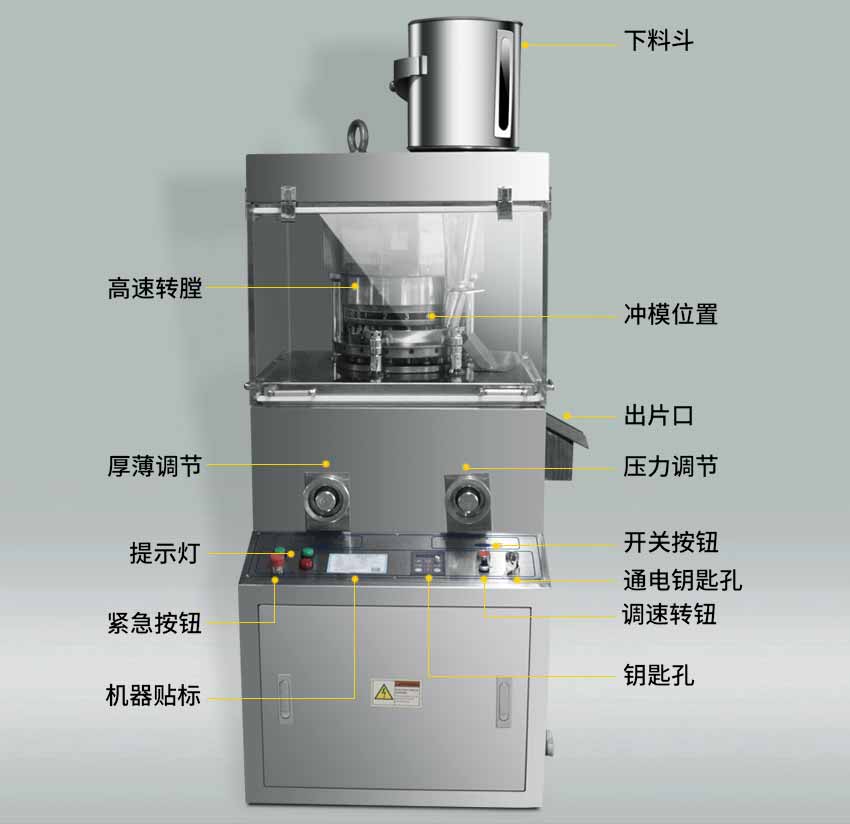

工作原理和結構特征

1、本機傳動鏈：電動機（由變頻儀無級調整）→帶輪傳動→蝸桿傳動→由主軸帶動轉臺旋轉。

2、本機的制片工藝流程為加料、充填、壓片和出片，由四道程序連續進行。

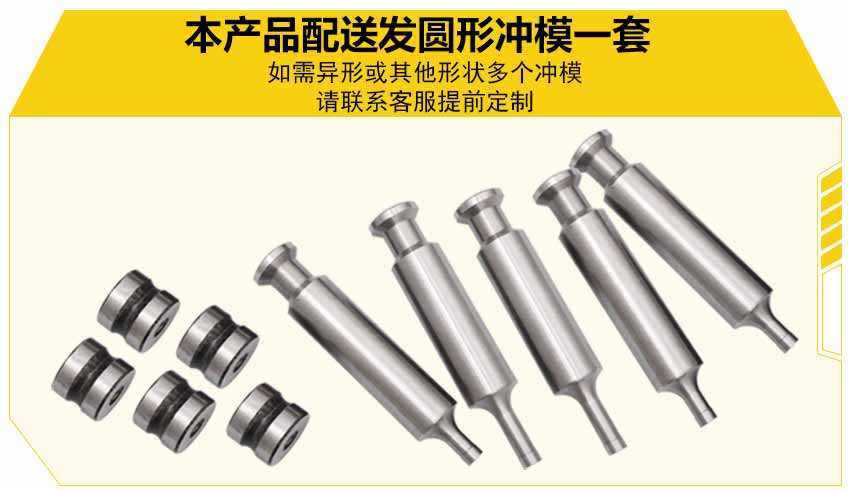

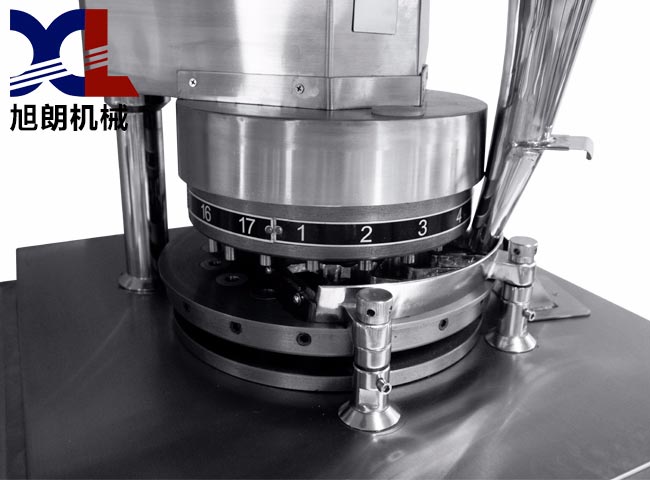

3、本機工作時轉臺帶動17付沖模作順時針運轉，上下沖模沿曲線導軌作升降運動，并通過壓輪來完成壓力動作。

4、上下壓輪裝置采用滾動摩擦，有利于減少工作阻力，降低功率損耗。

5、壓力輪的安全卸荷裝置由彈簧平衡，其工作壓力由彈簧套調整，超壓時會自動卸荷，同時由指示燈發出過載信號
并自動停機，這樣有利于壓力穩定，減少沖擊和振動，有起到保護沖桿超壓作用。

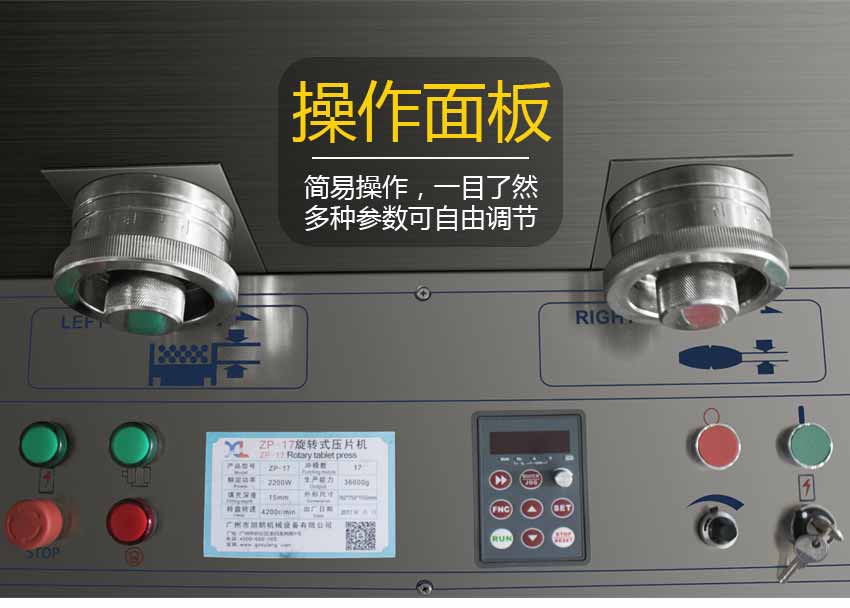

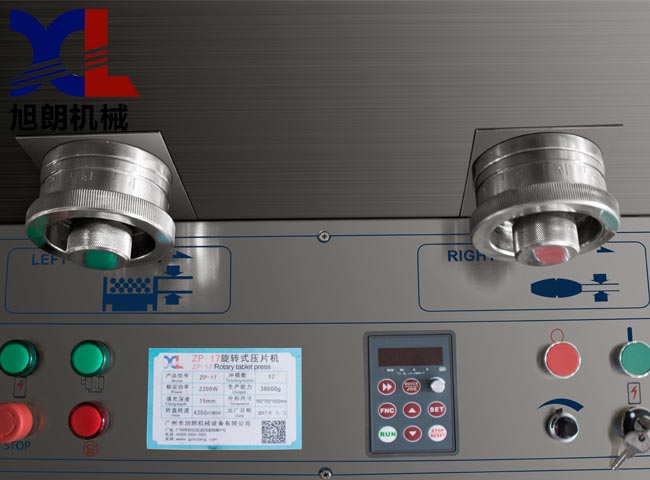

6、充填、片厚和轉速等各部分調節控制機構均實行集中控制，易于操作。

7、本機采用封閉式浸油潤滑的蝸桿蝸輪傳動，以減少功率損耗，延長蝸桿蝸輪的使用壽命。

8、本機的外圍部件采用全封閉結構，又使密封的壓制室和驅動機構完全分開，可防止粉塵飛揚且避免了油污的交叉
感染。

9、本機可配置單獨高效吸塵設備，吸塵效率高，確保機器正常運轉。

17沖不銹鋼旋轉式壓片機_01.jpg 17沖不銹鋼旋轉式壓片機_02.jpg

(ZP-15S/ZP17S/ZP19S旋轉式壓片機，因產品壓片速度快，為了保證產能，均采用380V工業用電）

配用電動機參數

型號	Y112M-6
功率	2.2千瓦
轉 速	940轉/分
電壓	380伏

17沖不銹鋼旋轉式壓片機_03.jpg 17沖不銹鋼旋轉式壓片機_04.jpg 17沖不銹鋼旋轉式壓片機_05.jpg 17沖不銹鋼旋轉式壓片機_06.jpg 17沖不銹鋼旋轉式壓片機_07.jpg 17沖不銹鋼旋轉式壓片機_08.jpg 17沖不銹鋼旋轉式壓片機_09.jpg 17沖不銹鋼旋轉式壓片機_10.jpg
